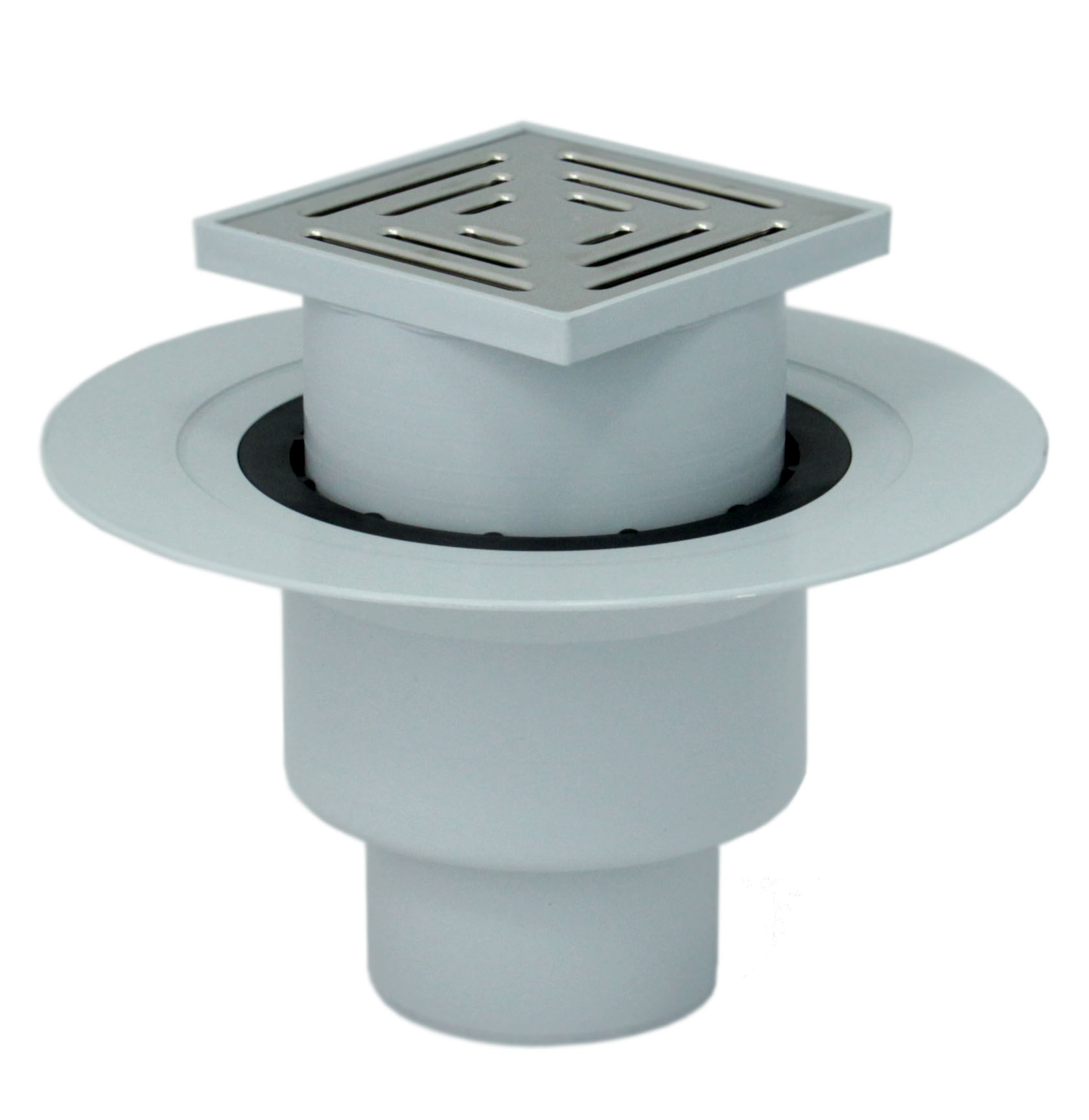

Трап для внутренних помещений с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, с вертикальным выпуском
Назначение:
Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола.
Технические характеристики:
Максимальная разрешенная нагрузка до 300 кг
Температура отводимой жидкости до 100°С
Срок службы не менее 50 лет
Внимание!
Трап HL317/1 позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С).
Особенности монтажа:
1. Высота надставного элемента трапа регулируется от 67 до 9 мм (подрезается в зависимости от расстояния от чистовой поверхности). При необходимости увеличить высоту применяются удлинители HL350.
2. Выпускной патрубок трапа HL317/1 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для транспортирования загрязненных стоков применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
3. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента, который подрезается в зависимости от необходимой высоты, она удаляется.
4. Встроенный сифон трапа имеет съемную верхнюю часть, что позволяет очищать внутренности трапа от загрязнений и, при необходимости, прочищать трубопровод после трапа.
5. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется элемент HL66, выдерживающий нагрузку до 1,5 т.
6. Для соединения с напольными покрытиями из ПВХ-материалов (линолеум) может применяться надставной элемент HL66Р, имеющий плоские поверхности для приклеивания или приваривания покрытий из ПВХ.
7. При необходимости выполнения п.4 Статьи 137 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» на соответствие предела огнестойкости узла пересечения трапом с вертикальным выпуском типа HL317/1 ограждающей конструкции с нормируемой огнестойкостью (Статья 58) можно применять противопожарную муфту типа HL870. Выполнение указанных выше требований по огнестойкости подтверждено огневыми испытаниями и Сертификатом соответствия № С-АТ.ПБ01.В.01163 от 25.02.2011, а именно: «противопожарная муфта HL870 для трапов серии HL317 Ø110 мм предел огнестойкости EI90».
Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола.
Технические характеристики:
Максимальная разрешенная нагрузка до 300 кг
Температура отводимой жидкости до 100°С
Срок службы не менее 50 лет
Внимание!
Трап HL317/1 позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С).
Особенности монтажа:
1. Высота надставного элемента трапа регулируется от 67 до 9 мм (подрезается в зависимости от расстояния от чистовой поверхности). При необходимости увеличить высоту применяются удлинители HL350.
2. Выпускной патрубок трапа HL317/1 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для транспортирования загрязненных стоков применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
3. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента, который подрезается в зависимости от необходимой высоты, она удаляется.
4. Встроенный сифон трапа имеет съемную верхнюю часть, что позволяет очищать внутренности трапа от загрязнений и, при необходимости, прочищать трубопровод после трапа.
5. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется элемент HL66, выдерживающий нагрузку до 1,5 т.
6. Для соединения с напольными покрытиями из ПВХ-материалов (линолеум) может применяться надставной элемент HL66Р, имеющий плоские поверхности для приклеивания или приваривания покрытий из ПВХ.
7. При необходимости выполнения п.4 Статьи 137 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» на соответствие предела огнестойкости узла пересечения трапом с вертикальным выпуском типа HL317/1 ограждающей конструкции с нормируемой огнестойкостью (Статья 58) можно применять противопожарную муфту типа HL870. Выполнение указанных выше требований по огнестойкости подтверждено огневыми испытаниями и Сертификатом соответствия № С-АТ.ПБ01.В.01163 от 25.02.2011, а именно: «противопожарная муфта HL870 для трапов серии HL317 Ø110 мм предел огнестойкости EI90».
|
Страна
? Основная страна в которой находится фирма или страна производства |
Австрия |
|
Производитель
|
HL |
|
Цвет
|
хром глянцевый |
|
Направление выпуска
? Вбок = горизонтальный. Вниз = вертикальный. |
вертикальное |
|
Решетка в комплекте
|
да |
|
Материал решетки
|
нержавеющая сталь |
|
Материал конструкции
? Материал самого лотка/трапа, не учитывая решетку |
пластик |
|
Цвет решетки
|
хром |
|
Форма
|
квадратная |
|
Монтаж
? С фартуком - пристенный. В стену только "Vario в стену". Остальные в пол. |
в полу |
|
Пропускная способность, л/с
|
1.98 |
|
Диаметр слива, мм
|
110 |
|
Вид решетки
? Решетки для плитки надо выбирать вместе с щелевыми (зажимая Ctrl) |
перфорированная |
